DPZ型電液動平板閘門
用途
該閘閥廣泛適用于建材、冶金、礦山等行業粉塵物料流量控制的管道上，是控制粉塵物料流量的理想設備。
特點
該閘閥結構簡單，重量輕，操作靈活，裝拆方便，采用優質碳素鋼制造，其強度高，性能好，使用壽命長；絲桿及螺母采用了軟防護罩結構，不受外界粉塵影響。
工作原理
該閘門主要由框架、絲桿螺母、手輪、閘板組成，手輪(鏈輪)轉動，絲桿帶著絲桿螺母和閘板作水平方向的往復運動，達到閥門的啟閉目的。
產品型號編制規則
主要性能參數
公稱壓力（MPa） |
|
適用溫度（℃） |
≤150 |
適用介質 |
粉塵物料 |

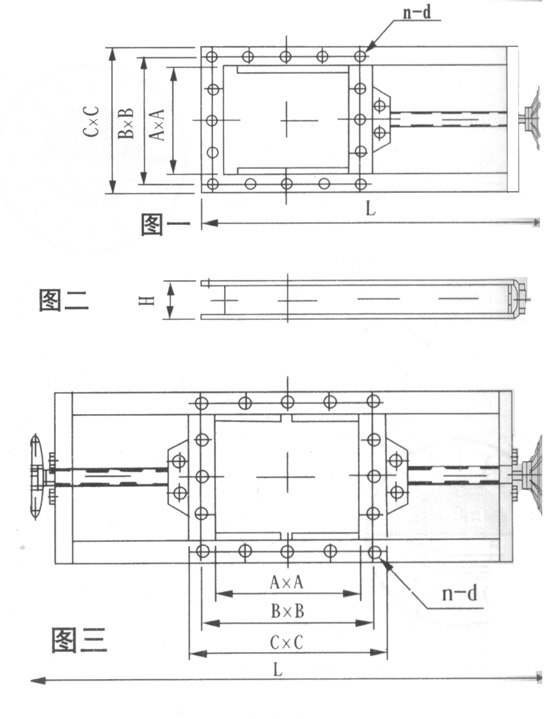

SL/DS型手動式平板閘門外形及連接尺寸
用途
手動單、雙向螺旋閘門是用于粉料、晶粒料、顆粒料及小塊物料的流量、輸送量的主要控制設備，它廣泛適用于冶金、礦山、建材、糧食、化工等行業庫頂、庫底及送料口等，是控制流量變化大，啟閉頻繁，切斷迅速的理想設備。
特點
該閘門結構簡單、操縱靈活、重量輕、無卡阻、切斷快、特別適用于各類固體物料和φ50左右塊狀物料的輸送及流量調節，安裝不受角度限制。操作方便，能隨時調整開度。 |
|
類別 |
A×A |
B×B |
C×C |
L |
H |
n-d |
單向 |
200×200 |
256×256 |
306×306 |
820 |
120 |
8-φ14 |
250×250 |
306×306 |
346×346 |
930 |
120 |
8-φ14 |
300×300 |
336×336 |
396×396 |
1050 |
120 |
8-φ14 |
400×400 |
456×456 |
496×496 |
1400 |
140 |
12-φ14 |
450×450 |
510×510 |
556×556 |
1450 |
140 |
12-φ14 |
500×500 |
560×560 |
606×606 |
1610 |
140 |
16-φ18 |
雙向 |
600×600 |
660×660 |
706×706 |
1830 |
160 |
16-φ18 |
700×700 |
770×770 |
820×820 |
2130 |
160 |
20-φ18 |
800×800 |
870×870 |
920×920 |
244 |
180 |
20-φ18 |
900×900 |
974×974 |
1030×1030 |
2660 |
180 |
24-φ23 |
|
1000×1000 |
1074×1074 |
1130×1130 |
2870 |
180 |
24-φ23 |
說明 |
SLVd-單向 |
Ⅰ-手輪 |
距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105×-113X（X是絲桿中心離地面離度） |
SLVs-雙向 |
Ⅱ-鏈輪 |
注：本閥可按用戶要求設計制造
DPZD型電液動單缸驅動平板閘門
用途
該閘門是我公司改進產品，工藝先進，質量可靠。它廣泛地用于冶金、礦山、建材等行業，是控制粉塵物料流量的理想設備。
特點
本閘門操作方便，結構簡單。性能好，使用壽命長。
工作原理
該閘門主要由框架、閘板、電液裝置等零件組成。工作時，活塞桿受液壓力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。 |
|
主要性能參數
公稱壓力（MPa） |
≤0.6 |
適用介質 |
粉塵物料 |
適用溫度（℃） |
≤150 |
閥門啟閉時間（S） |
17.3 |

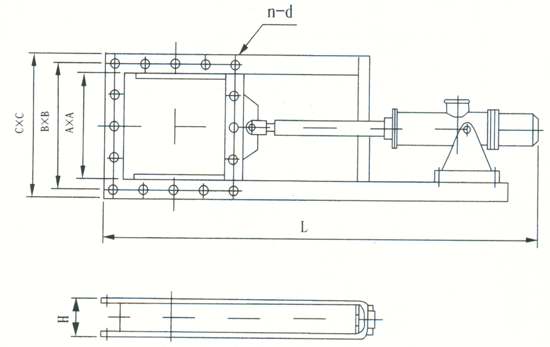

電液動單缸驅動平板閘門技術參數
型號 |
A×A |
B×B |
C×C |
L |
H |
n-d |
電液推桿型號 |
功率 |
DPZ-D20 |
200×200 |
256×256 |
306×306 |
920 |
120 |
8-φ14 |
DYT1000-200 |
1.5 |
DPZ-D25 |
250×250 |
306×306 |
346×346 |
1050 |
120 |
8-φ14 |
DYT1000-250 |
1.5 |
DPZ-D30 |
300×300 |
336×336 |
396×396 |
1260 |
120 |
8-φ14 |
DYT1000-300 |
1.5 |
DPZ-D40 |
400×400 |
456×456 |
496×496 |
1256 |
140 |
12-φ14 |
DYT1750-400 |
2.2 |
DPZ-D45 |
450×450 |
510×510 |
556×556 |
1670 |
140 |
12-φ14 |
DYT1750-450 |
2.2 |
DPZ-D50 |
500×500 |
560×560 |
606×606 |
1890 |
140 |
16-φ18 |
DYT1750-500 |
2.2 |
DPZ-D60 |
600×600 |
660×660 |
706×706 |
2220 |
160 |
16-φ18 |
DYT2500-600 |
3 |
DPZ-D70 |
700×700 |
770×770 |
820×820 |
2520 |
160 |
20-φ18 |
DYT2500-700 |
3 |
DPZ-D80 |
800×800 |
870×870 |
920×920 |
2750 |
180 |
20-φ18 |
DYT3000-800 |
4 |
DPZ-D90 |
900×900 |
974×974 |
1030×1030 |
2950 |
180 |
24-φ23 |
DYT3000-900 |
4 |
DPZ-D100 |
1000×1000 |
1074×1074 |
1130×1130 |
3110 |
180 |
24-φ23 |
DYT3000-1000 |
4 |
注：本閥可按用戶要求設計制造

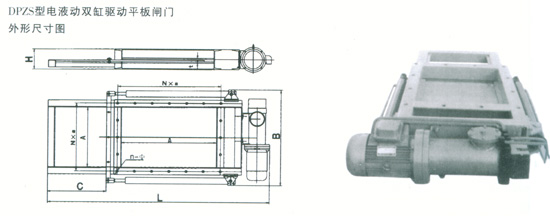

電液動雙缸驅動平板閘門技術參數
型號 |
主要尺寸 |
電液推桿型號 |
A |
B |
N×a |
C |
H |
L |
t |
n-φ |
DPZ-S40 |
400 |
750 |
3×160 |
450 |
200 |
1150 |
8 |
24-22 |
DYT1000-400 |
DPZ-S50 |
500 |
850 |
3×195 |
550 |
200 |
1250 |
8 |
24-22 |
DYT1000-500 |
DPZ-S60 |
600 |
950 |
4×170 |
650 |
200 |
1350 |
8 |
32-22 |
DYT1000-600 |
DPZ-S70 |
700 |
1060 |
4×198 |
780 |
250 |
1550 |
10 |
32-22 |
DYT1750-700 |
DPZ-S80 |
800 |
1160 |
5×178 |
880 |
250 |
1650 |
10 |
40-22 |
DYT1750-800 |
DPZ-S90 |
900 |
1260 |
5×198 |
980 |
250 |
1750 |
10 |
40-22 |
DYT1750-900 |
DPZ-S100 |
1000 |
1430 |
5×220 |
1100 |
300 |
1950 |
12 |
40-26 |
DYT1750-1000 |
DPZ-S120 |
1200 |
1630 |
5×260 |
1300 |
300 |
2150 |
12 |
40-26 |
DYT2500-1200 |
訂貨須知：
1.用戶在訂貨時，必質按樣本中的選型形式選型，所有類型平板閘門都為一般型，如果是特殊要求（如散狀特料顆粒大于20mm時，此時需要增大閘板強度）請另說明。
2.平板閘門配套的電液推桿，在正常情況下，不配套電氣控制部分，如果需要請訂貨時注明。（推桿電氣控制圖見電液推桿部分）。
3.關于安裝、使用、維修的注意事項，請另見《平板閘門安裝、使用、維修》說明書（隨貨同行）。
