HS型緩沖鎖氣器系列
概述
HS型緩沖鎖氣器工作原理：使下落速度極高的物料接受兩極緩沖，均勻堆放在膠帶上，利用物料堆高自封閉和浮動緩沖裝置的氣密性，達到特料暢通，減少誘導鼓風。系統空氣含塵量大大減少。只需配用小容量的除塵器（2000-4000mm/n）。緩沖鎖氣漏斗與密封導料槽，導料槽中間擋簾配合使用，在保護環境衛生方面取得理想效果。
特點
1、保護膠帶、托輥等設備，減少維修，防止撕帶。
2、使物料均勻分布，防止跑偏和粘料，及沿途撒料。
3、減少誘導鼓風，可使其減到原來10%以下。
4、T型緩沖鎖氣器用于輸送粘料、濕料、大塊料，防止粘堵發生。
5、HS型緩沖鎖氣器可承受單重80kg物料12米高垂直自由下落的長期沖擊，鎖氣率為90%HAS、HSB、HSAB型為防堵型設備，不會堵塞。
6、優先采用HAS或HSAB型，當膠帶為倒順輸送方式時應采用HSB型，當斜落入導料槽高度不夠時可采用HST型。
7、當工藝布置中定型的緩沖鎖氣器不能滿足要求時，可與公司聯系生產各種非標準的緩沖鎖氣器。
主要性能參數
型號 |
結構特點 |
使用效果 |
適用場合 |
A |
本體傾斜15.2°進料管帶30°或許45°
|
對物料有較強的導向作用，防止尖硬雜物刺傷膠帶的效果良好，縮短了落料管，減少粘堵 |
順著輸送膠帶固定的方向安裝 |
AB |
本體傾斜15.2°進料管垂直安裝a
|
對物料何持導向作用有足夠的緩沖作業，是一種防堵型鎖氣器 |
順著輸送膠帶固定的方向安裝，最適合處理粘濕料 |
B |
本體水平，進料管垂直安裝 |
對物料無導向作用是一種非粘堵型緩沖鎖氣器 |
適合在輸送膠帶雙向運行的場合 |
T |
進料管帶30°或許45°角 |
對物料無導向作用粘堵的能力稍差 |
在料流方向同輸送運轉方向垂直的場合 |
HS(A、AB、B、BT)型緩沖鎖氣器外型圖、參數表(適用落煤管)
接口法蘭聯接尺寸
|
型式 |
B |
b |
S |
n |
m |
Φ |
500 |
450 |
30 |
170 |
3 |
12 |
15 |
650 |
600 |
30 |
220 |
3 |
12 |
15 |
800 |
700 |
30 |
190 |
4 |
16 |
15 |
1000 |
800 |
30 |
215 |
4 |
16 |
15 |
1200 |
900 |
35 |
245 |
4 |
16 |
19 |
1400 |
1000 |
35 |
214 |
5 |
20 |
19 |
1600 |
1200 |
40 |
236 |
5 |
20 |
19 |
|
 |
尺 寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
HSA500 |
450 |
973 |
682 |
939.2/cos α |
420 |
2565 |
694 |
338 |
611 |
15 |
243 |
HSA650 |
600 |
1134 |
834 |
1094.4/cos α |
570 |
2781 |
844 |
406 |
698 |
19 |
281 |
HAS800 |
700 |
1237 |
934 |
1194.2/cos α |
670 |
2981 |
944 |
449 |
755 |
21 |
306 |
HSA1000 |
800 |
1357 |
1036 |
1310.4/cos α |
720 |
3197 |
1044 |
500 |
320 |
36 |
322 |
HSA1200 |
900 |
1461 |
1136 |
1410.2/cos α |
900 |
3497 |
1144 |
544 |
876 |
40 |
347 |
HSA1400 |
1000 |
1604 |
1236 |
1548.2/cos α |
1120 |
3907 |
1244 |
606 |
952 |
59 |
365 |
HSA1600 |
1100 |
1708 |
1336 |
1648/cos α |
1336 |
4307 |
1344 |
619 |
1008 |
61 |
390 |
L |
M |
N |
P |
Q |
S |
T |
V |
d |
1392-470tgα |
421 |
48.5 |
734 |
48.5+380.5Y |
1402 |
1371 |
761Y |
Φ16 |
1441-547tgα |
434 |
113 |
814.5 |
113+422Y |
1452 |
1403 |
844Y |
Φ16 |
1466-597tgα |
441 |
156 |
864 |
156+447.5Y |
1476 |
1416 |
895Y |
Φ16 |
1559-655tgα |
466 |
189 |
940 |
189+487Y |
1569 |
1502 |
974Y |
Φ20 |
1526-705tgα |
450 |
255 |
968 |
255+501.5Y |
1536 |
1426 |
1003Y |
Φ20 |
1489-774tgα |
445 |
329 |
1026 |
329+531.5Y |
1499 |
1394 |
1063Y |
Φ24 |
1485-824tgα |
444 |
380 |
1068.5 |
380+553.5Y |
1495 |
1377 |
1107Y |
Φ24 |
注：式中y=Sin(15.2-n)/Sin(60+a)

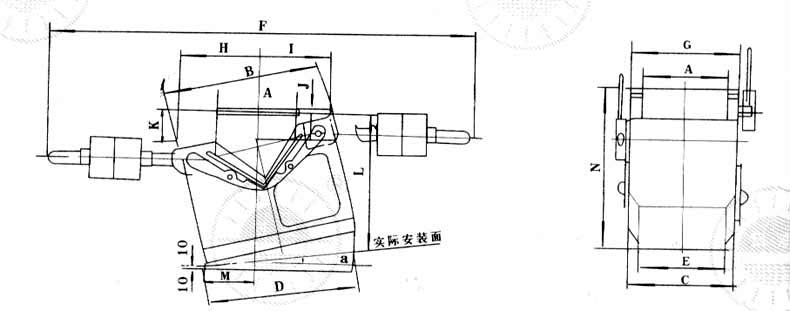

HSAB型緩沖鎖氣器參數
|
尺 寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
HSA B500 |
450 |
973 |
682 |
939.2/cos α |
420 |
2565 |
694 |
492 |
447 |
HSA B650 |
600 |
1134 |
834 |
1094.4/cos α |
570 |
2781 |
844 |
570 |
524 |
HSA B800 |
700 |
1237 |
934 |
1194.2/cos α |
670 |
2981 |
944 |
620 |
574 |
HSA B1000 |
800 |
1358 |
1036 |
1310.4/cos α |
720 |
3197 |
1044 |
678 |
632 |
HSA B1200 |
900 |
1461 |
1136 |
1410.2/cos α |
900 |
3497 |
1144 |
728 |
682 |
HSA B1400 |
1000 |
1604 |
1236 |
1548.2/cos α |
1120 |
3907 |
1244 |
797 |
751 |
HSA B1600 |
1100 |
1708 |
1331 |
1648/cos α |
1336 |
4307 |
1344 |
847 |
801 |
|
尺 寸 |
J |
K |
L |
M |
N |
d |
HSA B500 |
15 |
243 |
1392-207.34sinα |
207.34 |
1402 |
Φ16 |
HSA B650 |
19 |
281 |
1441-281.8sinα |
281.8 |
1451 |
Φ16 |
HSA B800 |
21 |
306 |
1466-331.8sinα |
331.8 |
1476 |
Φ16 |
HSA B1000 |
38 |
322 |
1559-372.43sinα |
372.43 |
1589 |
Φ20 |
HSA B1200 |
40 |
347 |
1526-429.66sinα |
429.66 |
1536 |
Φ20 |
HSA B1400 |
59 |
365 |
1489-523.97sinα |
523.97 |
1499 |
Φ24 |
HSA B1600 |
61 |
390 |
1485-581.32sinα |
581.32 |
1495 |
Φ24 |

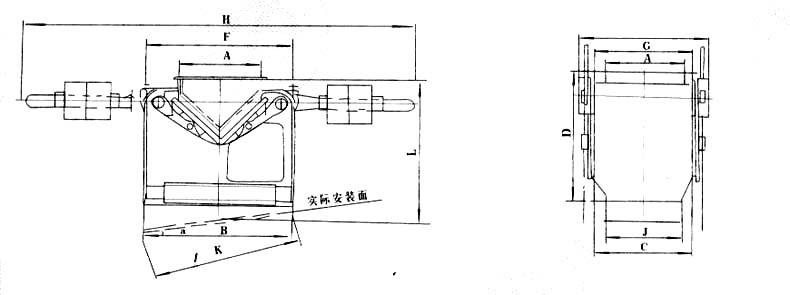

HSB型緩沖鎖氣器參數
|
尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
d |
HSB500 |
450 |
973 |
682 |
1277 |
70 |
900 |
690 |
2565 |
942 |
420 |
973/cos α |
1287+487sinα |
Φ16 |
HSB650 |
600 |
1134 |
834 |
1288 |
70 |
1150 |
842 |
2780 |
1094 |
570 |
1134/cos α |
1298+569sinα |
Φ16 |
HSB800 |
700 |
1238 |
934 |
1288 |
70 |
1255 |
942 |
2980 |
1194 |
670 |
1238/cos α |
1298+619sinα |
Φ16 |
HSB1000 |
800 |
1358 |
1036 |
1355 |
65 |
1375 |
1044 |
3195 |
1296 |
720 |
1358/cos α |
1365+679sinα |
Φ20 |
HSB1200 |
900 |
1460 |
1136 |
1327 |
65 |
1470 |
1144 |
3495 |
1396 |
900 |
1460/cos α |
1337+730sinα |
Φ20 |
HSB1400 |
1000 |
1604 |
1236 |
1230 |
60 |
1620 |
1244 |
3905 |
1496 |
1120 |
1604/cos α |
1240+802sinα |
Φ24 |
HSB1600 |
1100 |
1708 |
1336 |
1202 |
60 |
1725 |
1344 |
4305 |
1596 |
1336 |
1708/cos α |
1212+854sinα |
Φ24 |

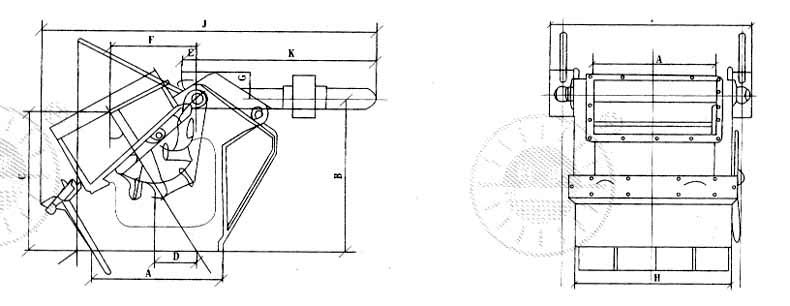

HST型緩沖鎖氣器參數
|
尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
HST500 |
450 |
879 |
898 |
209.5 |
70 |
405 |
320 |
686 |
1046 |
1870 |
1160 |
HST650 |
600 |
884 |
887 |
276.0 |
70 |
470 |
320 |
836 |
1218 |
1820 |
1000 |
HST800 |
700 |
891 |
981 |
267.9 |
70 |
514 |
320 |
936 |
1318 |
1893 |
1160 |
HST1000 |
800 |
972 |
956 |
280.0 |
70 |
546 |
320 |
1036 |
1440 |
2133 |
1160 |
HST1200 |
900 |
1063 |
1022 |
297 |
70 |
637 |
320 |
1136 |
1540 |
2207 |
1160 |
HST1400 |
1000 |
1135 |
1105 |
318.7 |
90 |
474 |
320 |
1236 |
1662 |
2276 |
1160 |
HST1600 |
1100 |
1222 |
1168 |
333.1 |
90 |
687 |
320 |
1336 |
1762 |
2549 |
1360 |
