DYTN型單（雙）側電液動犁式卸料器（耐磨分煤裝置）

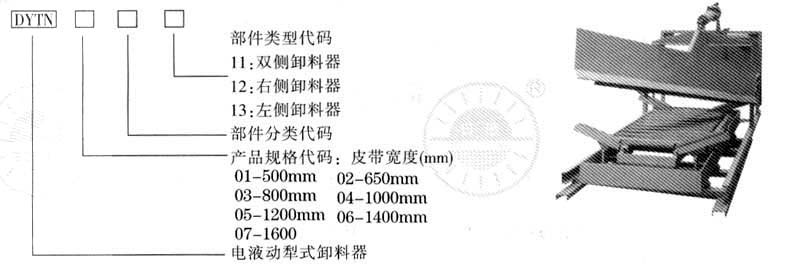

產品型號編制規則
結構特點
該產品進一步克服了所有老式卸料器的不中點，由于改進了前后雙犁頭，鎖緊裝置、手電兩用和機械自鎖的三種不同結構的安裝方式，所以是目前國內先進的料分煤機械
1、犁頭部分分為前部合金高鉻錳或石棉材質的前犁頭和耐磨膠板的后犁頭，使卸料更干凈。
2、犁頭增加的鎖緊裝置為機械式抓拉式，可調節犁刀的高低，以最佳面貼近皮帶，工作時犁刀不會因煤的沖擊力而抬起或抖動，避免了膠帶被撕裂、磨損及漏煤現象。
3 、驅動部分是目前國內最新計算器手電兩用機械式電液推桿�？朔穗妱�(dòng)推桿過載能力差、易燒電機、卡死、頂彎絲桿等缺陷。普通電液推桿內外泄漏、不自鎖、下滑、爬行等新的弊端。而手電兩用機械式電液推桿有絕對自鎖、內外密封、過載能力極大、運行平衡等優點。
4、安裝方式分為： A 、 B 、 C 三種，電液推桿可以放在分煤機上部、豎直安裝，膠帶相側部安裝三種選擇方式，極大的方便客戶。
5、鎖氣器翻板用高錳名耐磨材料，延長了使用壽命 20 年，減少了維修量。
6、鎖氣部分的使用，使物料均勻分布，防止跑偏和粘料及沿途撒料。
7、減少誘導鼓風，使其減速小到原來的 10 ％以下。
8、適用于輸送粘料、濕料、大塊料、粉性料、防止發生粘堵發生。

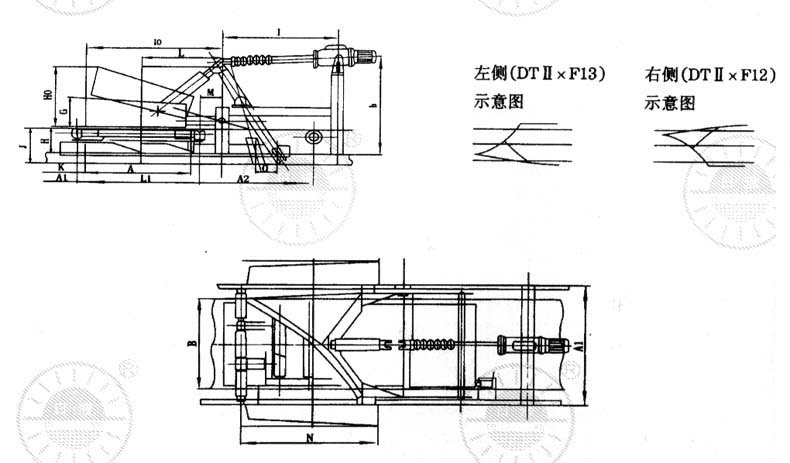

電液動雙側犁式卸料器外形圖
技術參數（雙側）
型號 |
B |
A |
A1 |
G |
H |
H0 |
h |
J |
K |
L |
L1 |
L0 |
I |
M |
N |
Q |
DYTNⅠ 01F11G |
500 |
660 |
800 |
200 |
220 |
495 |
1130 |
320 |
120 |
550 |
900 |
910 |
1020 |
200 |
800 |
125 |
DYTNⅠ 02F11G |
650 |
880 |
950 |
250 |
235 |
565 |
1145 |
335 |
160 |
600 |
1200 |
1010 |
1020 |
200 |
900 |
170 |
DYTNⅠ 03F11G |
800 |
990 |
1150 |
300 |
270 |
650 |
1200 |
370 |
105 |
700 |
1200 |
1175 |
1020 |
200 |
1000 |
215 |
DYTNⅠ 04F11G |
1000 |
1040 |
1350 |
350 |
300 |
750 |
1380 |
420 |
80 |
800 |
1200 |
1335 |
1140 |
220 |
1200 |
250 |
DYTNⅠ 05F11G |
1200 |
1300 |
1600 |
400 |
335 |
910 |
1585 |
455 |
100 |
900 |
1500 |
1510 |
1100 |
250 |
1400 |
325 |
DYTNⅠ 06F11G |
1400 |
1300 |
1810 |
450 |
350 |
1025 |
1600 |
490 |
100 |
900 |
1500 |
1710 |
1100 |
270 |
1600 |
385 |

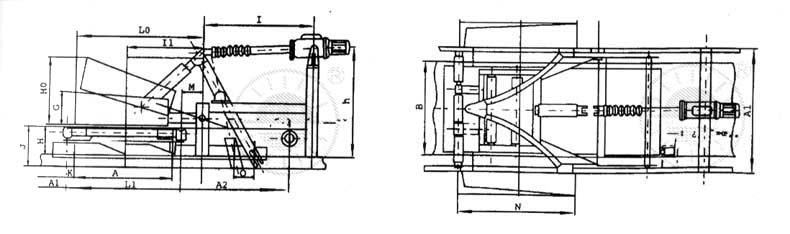

電液動單側犁式卸料器外形圖
技術參數（單側）
型號 |
B |
A |
A1 |
G |
H |
H0 |
h |
J |
K |
L |
L1 |
L0 |
I |
M |
N |
Q |
DYTNⅡ 01F12(13)G |
500 |
660 |
800 |
250 |
220 |
555 |
1130 |
320 |
120 |
600 |
900 |
1010 |
1020 |
200 |
900 |
125 |
DYTNⅡ 02F12(13)G |
650 |
880 |
950 |
300 |
235 |
625 |
1145 |
335 |
160 |
650 |
1200 |
1090 |
1020 |
200 |
1000 |
170 |
DYTNⅡ 03F12(13)G |
800 |
990 |
1150 |
350 |
270 |
760 |
1200 |
370 |
105 |
800 |
1200 |
1365 |
1020 |
200 |
1200 |
215 |
DYTNⅡ 04F12(13)G |
1000 |
1040 |
1350 |
400 |
300 |
830 |
1380 |
420 |
80 |
850 |
1200 |
1435 |
1140 |
220 |
1400 |
250 |
DYTNⅡ 05F12(13)G |
1200 |
1300 |
1600 |
450 |
335 |
960 |
1585 |
455 |
100 |
1000 |
1500 |
1700 |
1100 |
250 |
1500 |
325 |
DYTNⅡ 06F12(13)G |
1400 |
1300 |
1810 |
500 |
350 |
1065 |
1600 |
490 |
100 |
1000 |
1500 |
1890 |
1100 |
270 |
1700 |
385 |
