HSG01系列液壓缸

用途與特征

　　HSG01系列雙作用單杠活塞式液壓缸，是液壓系統(tǒng)中作往復運動的執(zhí)行機械，具有結構簡單，工作可靠，裝拆方便，易于維修，且連接方式多樣等特點。適用于工程機械，礦山機械，超重運輸機械、冶金機械及其它機械。

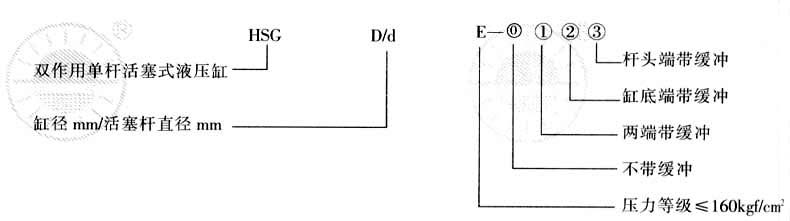

產品型號編制規(guī)則

性能參數(shù)

型號	公稱 壓力 (MPa)	缸徑 D(mm)	速比						非鉸軸和中法蘭連接的最小行程(mm)
			1.33		1.46		2
			桿徑 d(mm)	最大 行程 s（mm）	桿徑 d(mm)	最大 行程 s（mm）	桿徑 d(mm)	最大 行程 s（mm）
HSG01-40/dE	16	40	20	1000	22	1000	25	1000	不限
HSG01-50/dE		50	25	1000	28	1000	32	1000	不限
HSG01-63/dE		63	32	2000	35	2000	45	2000	不限
HSG01-80/dE		80	40	2000	45	3000	55	3000	不限
HSG01-80/dE		80	40	3000	45	3000	/	/	30
HSG01-90/dE		90	45	3000	50	3000	63	3000	40
HSG01-100/dE		100	50	3000	56	3000	70	3000	40
HSG01-110/dE		110	55	3000	63	3000	80	3000	45
HSG01-125/dE		125	63	3000	70	3000	90	3000	45
HSG01-140/dE		140	70	3000	80	3000	100	3000	50
HSG01-150/dE		150	75	3000	85	3000	105	3000	55
HSG01-160/dE		160	80	3000	90	3000	110	3000	45
HSG01-180/dE		180	90	3000	100	3000	125	3000	45
HSG01-200/dE		200	100	3000	110	3000	140	3000	50
HSG01-220/dE		220	110	3000	125	3000	160	3000	50
HSG01-250/dE		250	125	3000	140	3000	180	3000	60

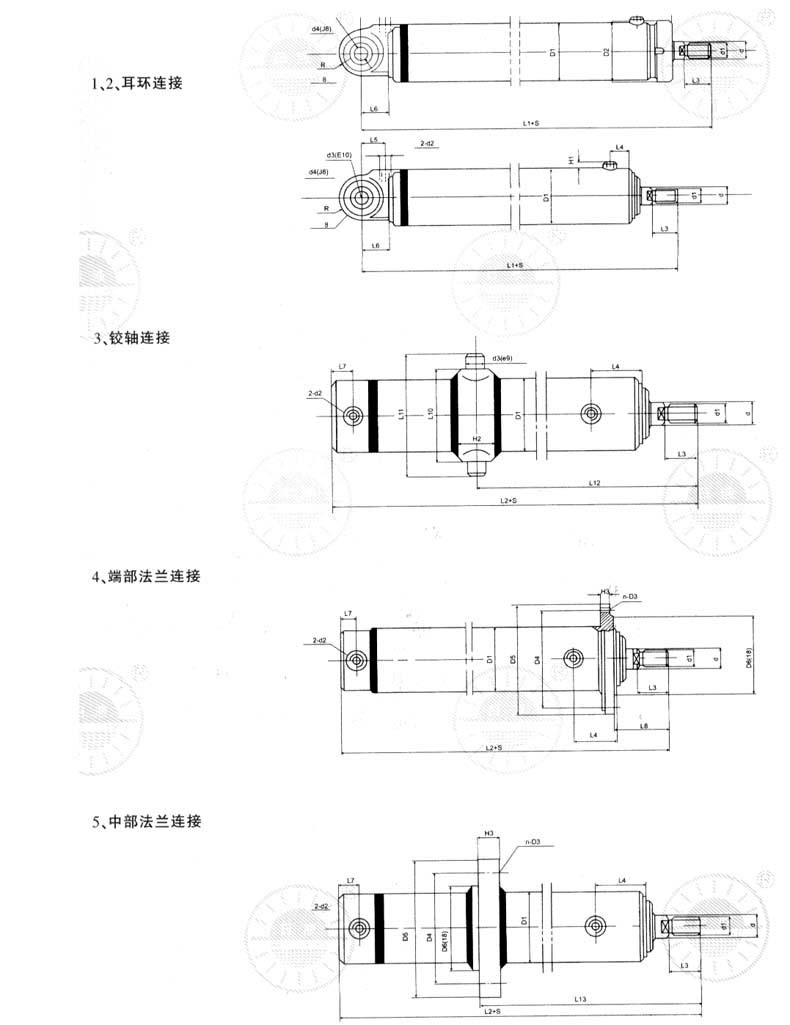

連接方式及外形

注：尾部法蘭連接方式，或非標液壓缸，則按客戶要求設計制造。

外形安裝連接尺寸表

缸徑Ｄ			40	50	63	80	90	100	110	125	140	150	160	180	200	220	250
D1			57	68	83	102	114	127	140	152	168	180	194	219	245	273	299
d	速 比	1.33	20	25	32	40	45	50	55	63	70	75	80	90	100	110	120
		1.46	22	28	35	45	50	55	63	70	80	85	90	100	110	125	140
		2	△25	△32	45	55	63	70	80	90	100	105	110	125	140	160	180
d3			20	30		40		50			60			70	80	90	100
d4			35	47		62		75			90			105	120	130	150
R			25	35		45		60			70			80	90	105	120
																100	110
L6			30	40		50		65			75			85	95	105	150
d1			M16×1.5	M22×1.5	M27×2	M33×2	M42×2	M42×2	M48×2	M48×2	M48×2	M64×2	M64×3	M80×3	M80×3	M100×3	M100×3
L3			30	35	40	45	45	50	55	60	65	70	75	85	95	105	115
L5			30	40		50		60			70			82	90	110	122
L4			65			75	66 ▲76	70 ▲80	75 ▲85	78	85 ▲95	90 ▲100	100	107	112	120	135
L1 +S			253+S	278+S	295+S	347+S	305+S ▲325+S	340+S ▲360+S	360+S ▲380+S	370+S	405+S ▲425+S	420+S ▲440+S	435+S	480+S	510+S	560+S	614+S
2-d2			M18×1.5			M22×1.5		M27×2				M33×2		M42×2
H1			15			18		20				22		24
D2			65	75	90	110
L10						125	140	155	170	185	205	220	240	270	300	320	350
L11						185	200	230	245	260	295	310	330	375	420	455	500
H2						75		90			105			120	135	145	155
L2 +S						275+S	280+S ▲300+S	310+S ▲330+S	330+S ▲350+S	340+S	370+S ▲390+S	385+S ▲405+S	400+S	440+S	460+S	503+S	547+S
L7						25		30			35			42	40	53	55
D6(f8)						115	130	145	160	175	190	205	225	250	280	305	330
D4						145	160	180	195	210	225	245	265	290	325	355	390
D5						175	190	210	225	240	260	285	305	330	370	405	450
H3						20			22		24	26	28	30	32	34	36
L8						81	82 ▲98	88 ▲98	95 ▲105	98	108 ▲118	114 ▲124	109 ▲105	130	143 118	156 124	171
n-D3						8-Φ13.5	8-Φ15.5	8-Φ18	10-Φ18	10-Φ18	10-Φ20	10-Φ22	10-Φ22	10-Φ24	10-Φ26	10-Φ29	12-Φ32
L12						＞215 ＜160+S	＞225 ＜165+S	＞250 ＜170+S	＞260 ＜190+S	＞225 ＜200+S	＞290 ＜210+S	＞305 ＜225+S	＞310 ＜240+S	＞455 ＜365+S	＞485 ＜385+S	＞525 ＜415+S	＞570 ＜455+S
L13						＞200 ＜190+S	＞210 ＜195+S	＞230 ＜210+S	＞240 ＜225+S	＞235 ＜240+S	＞265 ＜250+S	＞290 ＜280+S	＞280 ＜320+S	＞320 ＜300+S	＞340 ＜315+S	＞365 ＜340+S	＞395 ＜375+S
S1						55	60	80	70	55	80	80	70	90	100	100	105

注：1、帶▲者僅為速比=2的連接尺寸。
　　2、帶△者速比為1.7。
　　3、鉸軸和中法蘭連接的行程不得小于表中S1值。
　　4、尺寸L12、L13可由用戶提出，但應在表中尺寸范圍之內。
