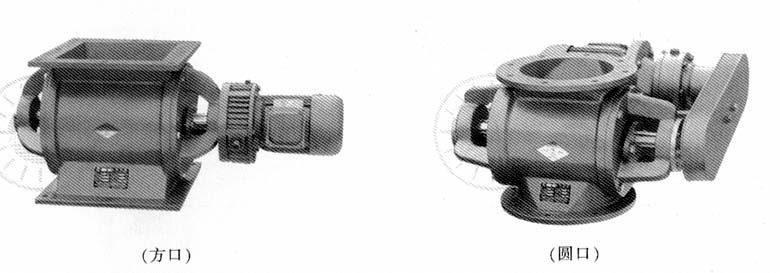

DXVF(Y)型葉輪給料機（星形卸灰閥）

用途

　　該閥又名葉輪給料機、回轉達下料器等,普遍適用于建材、化工、冶金、電力等部門作為各類除塵設備的卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置。

結構特點

　　該閥采用鋼板焊接結構、葉片耐磨性好、葉片與傳動軸剛性連接、結構緊湊，工作可靠，輕便節能。

工作原理

　　該閥由閥體、傳動軸、葉片和減器等組成，減速電機帶動軸和輪旋轉，完成給卸料。

產品型號編制規則

　　

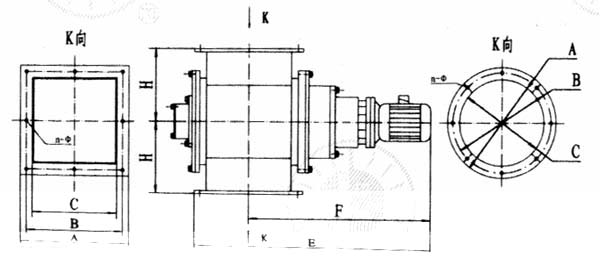

外形圖

主要性能指標

適用介質	干燥粉塵
工作溫度（℃）	≤300
卸灰量(m3/h)	4.5-143

型號	每轉體積（立升／轉）	電機型號功率（ＫＷ）	轉速（轉／分）	工作溫度（℃）	主要尺寸
					A	B	C	A1	B1	C1	M	H	F	E	φ
2型	2型	Y801-4/0.55	24	≤300	240	200	150	240×240	200	150×150	120	240	190	680	8-φ9
4型	4型	Y801-4/0.55	24	≤300	280	240	180	280×280	230	180×180	140	280	210	720	8-φ11
6型	6型	Y802-4/0.75	24	≤300	300	260	200	300×300	250	200×200	150	300	220	740	8-φ11
8型	8型	Y802-4/0.75	24	≤300	320	280	220	320×320	270	220×220	160	320	230	760	8-φ11
10型	10型	Y90S-4/1.1	24	≤300	340	300	240	340×340	290	240×240	170	340	250	800	8-φ13
12型	12型	Y90S-4/1.1	24	≤300	360	320	260	360×360	310	260×260	180	360	260	820	8-φ13
14型	14型	Y90S-4/1.1	24	≤300	380	340	280	380×380	330	280×280	190	380	350	1020	8-φ17
16型	16型	Y90S-4/1.1	24	≤300	400	360	300	400×400	350	300×300	200	400	360	1040	8-φ17
18型	18型	Y90L-4/1.5	24	≤300	420	380	320	420×420	370	320×320	210	420	370	1080	8-φ17
20型	20型	Y100L-4/1.5	24	≤300	440	400	340	440×440	390	340×340	220	440	380	1100	8-φ17
26型	26型	Y100L-4/2.2	24	≤300	500	460	400	500×500	450	400×400	250	500	410	1200	8-φ17
30型	30型	Y100L-4/2.2	24	≤300	540	500	440	540×540	490	440×440	270	540	430	1240	8-φ17
36型	36型	Y100L1-4/4	24	≤300	600	560	500	600×600	550	500×500	300	600	460	1280	8-φ20
40型	40型	Y100L1-4/4	24	≤300	640	600	540	640×640	590	540×540	320	640	480	1380	8-φ20

注：本閥可按用戶要求設計制造。
