SZJ型碎渣機
概 述
SZJ型碎渣機是本公司在消化吸收國內外先進技術和經驗的基礎上設計的新一代物料破碎設備。該機主要是用來處理易碎的物料，如煤渣、塊狀水泥、生石灰和玻璃等，可在潮濕和干燥兩種環境下進行工作，設備本體材質耐磨、耐高溫、耐腐、使用壽命長。目前已廣泛應用于冶金、礦山、電力、建材、煤炭、玻璃等行業
特點
1、本機軋輥表面采用耐磨的凸輪結構，機身采用彎曲的刷臺和砧臺，兩者相互凸凹結合形成切割刀口。
2、轉軸部分采用彈簧加壓機身密封和自動潤油加注系統，有效地減輕振動和摩擦。
3、物料接觸部分采用特殊不銹鋼材料，以便抗腐、耐磨、耐高溫，提高碎渣機體使用壽命
4、傳動部分采用減速機、鏈條、鏈輪傳動、電機與減速機之間采用柔性聯軸器減少?zèng)_擊和振動。采用楔形機身設計以便碎渣機進料。
工作原理
塊狀物料從倉中排出，進入粉碎機，旋轉的凸輪齒在砧臺上切割粉碎、物料彎曲的縮緊表面有凸輪，原料與平面之間所有的接觸角上都能提供垂直向下的力量，被粉碎的原料從碎渣機落入底部容器或運輸件上，另外由于凸輪旋轉且與刷臺合在一起，粉碎后的為可有效地從凸輪上清除下去。
主要技術參數
法 蘭 規 格 ：進口860×780mm 出口460×780mm
最大介質粒度：進口100×220×500mm 出口500
適 用 介 質 ：煤渣、水泥塊、生石灰、玻璃等
粉碎能力：10-100噸/小時
主軸轉速：16.2轉/分
介質溫度：濕200°F 干800°F
機體高度：545mm

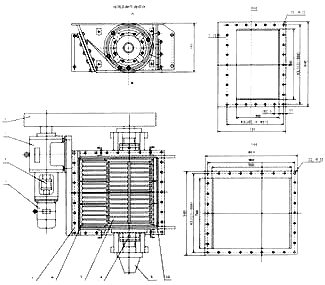

外形布置圖
1、鏈條護罩 2、減速器
3、柔性聯軸器 4、電動機
5、機體 6、刷臺
7、凸輪部件 8、油口
9、軸護罩 10、砧臺
